结构
基膜的一侧具有紫外线感光层，另一侧则为白色层。感光层会根据接收到的紫外线光量发生颜色变化，因此当感光层和白色层贴合在基膜上时，通过观察它们即可轻松看出曝光面上的光量分布情况。
原理
微胶囊中的成色材料与紫外线发生反应并改变颜色。
标准色卡
右侧的图形表示由高压汞灯产生的颜色特性。但请注意，这些颜色特性是在使用富士胶片光源和设备时产生的数值，因此，由于各灯具个体差异或环境因素，相同光量下的颜色密度可能会存在差异。
目视检查的优势
参照标准色卡，可以轻松地通过目视判断累积光量值。
提供色样可以显著缩短开始作业及切换曝光对象时所需的紫外线光量检查时间。
* 每种密度均为富士胶片测量所得之数值。这并非对密度等级的保证。
* 紫外线光量是使用365纳米紫外线照度计测得的值。
* 图表上的实线显示推荐的测量范围。虚线表示的值不如实线精确，仅应作为参考使用。
* 标准色样显示了用于目视评估的密度范围。
将本产品按所需形状（长度）裁剪后，放置在想要测量的位置上。
操作设备或装置，使本产品暴露于紫外线照射下。
* 本产品的哑光朝上。
本产品会根据紫外线光量发生颜色变化。
取下本产品，通过观察颜色分布来判断紫外线的分布情况。
* 观察时以哑光面为准。
将本产品放置在专用扫描仪上，扫描色样。

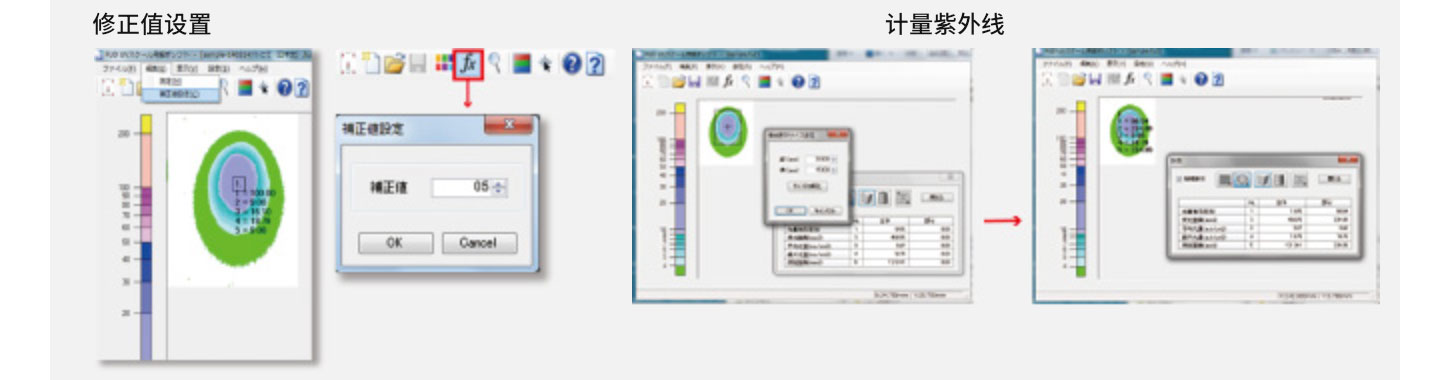

在安装了专用软件的电脑上进行分析。
* 输入修正值可以纠正由于照度计、温度和其他测量条件的差异而导致的光量值差异，以获得适当的值。此外，获得的数据可以转换为数值，整个区域或指定部分的测量数据可以以矩形或圆形形式显示。
