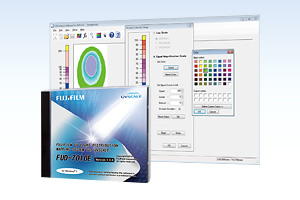

紫外线分布测量系统FUD-7010E

借助分析系统，实现颜色向数值的转化与管理

本系统除配备专用分析软件外，还可搭配扫描仪^*1使用。该系统能够扫描紫外线测量胶片（UVSCALE）的颜色，将其转换为紫外线光量值，分析紫外线光量分布，并进行保存。

数值化管理的优势

分析

因为可以确认的密度精度得到提高，因此无法通过视觉判断的部分也可以进行分析。

标准化

借助量化分析指定相对标准。

共享

分析结果共享。

数据保存

可将数据数字化，并与过去的数据进行比较。

系统配置

分析系统测量功能

分色条设置

光量测量结果以彩色图表形式呈现。用户可根据测量条件自由配置各项参数，如颜色标尺种类（对数标尺、等倍标尺）、标尺上下限、分度间隔及颜色等。

对数标尺

等倍标尺

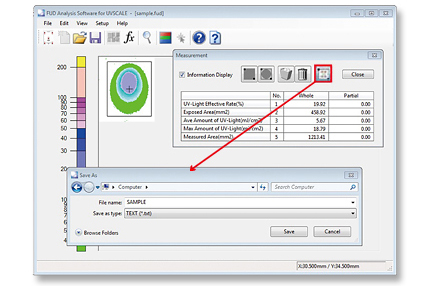

矩形区域数据导出功能

部分测量（矩形）的结果可以以文本数据输出。使用Excel将结果绘制成图表（如右图所示），可以直观地了解光量分布情况。

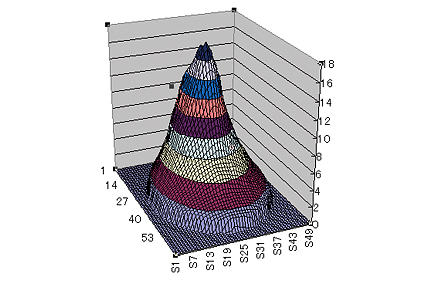

从数据生成的Excel图表

如何使用分析系统

1)向紫外线测量胶片（UVSCALE）照射光。

2)将紫外线测量胶片（UVSCALE）放置在扫描仪（推荐型号）中，并扫描颜色样本。

3)在安装了专用软件的个人电脑上进行分析。

校准

使用校准板更好地修正因扫描仪和条件差异引起的偏差，并稳定测量结果。

FUD-7010E - 概述
