高温压力测量胶片
使用高温压力测量胶片可以轻松测量压力的分布和范围。
当在受热工艺下使用普通的感压胶片时,热量会导致胶片出现诸如不正确的显色和基材变形等问题。而高温感压胶片则大大减少了这些不利影响。
- 产品名称/型号
高温压力测量胶片LLW
- 尺寸
270mm×6m

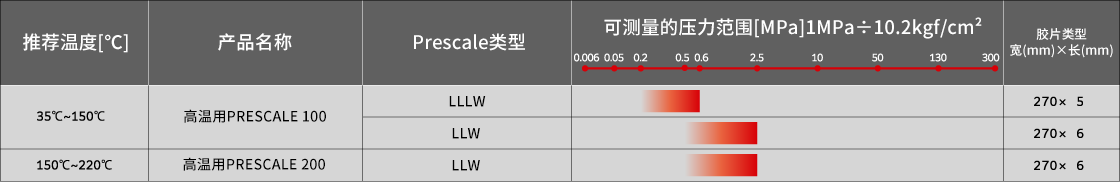

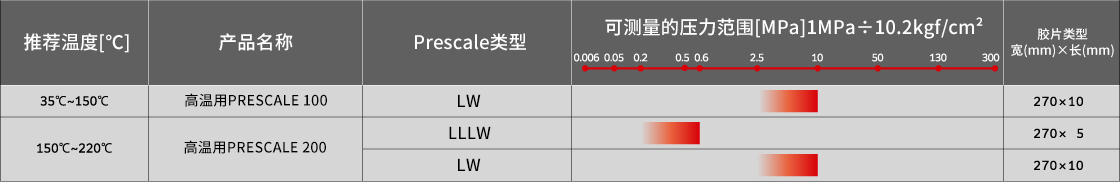

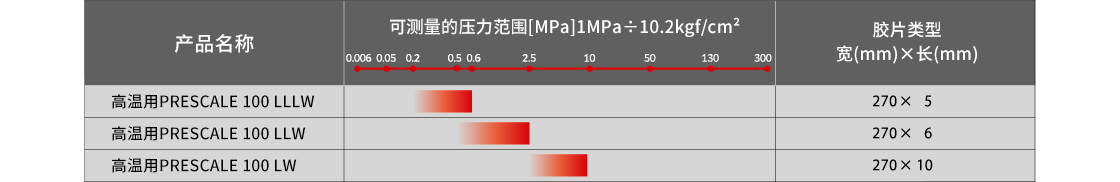

- 压力测量范围
0.5MPa~2.5MPa
- 推荐加热温度
180°C~220°C(双面加热)
- 精度
±10% 或以内(使用浓度计测量)

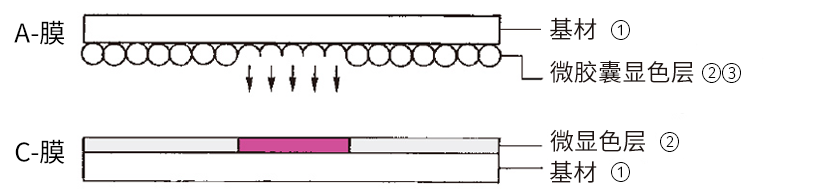

压力测量胶片由两片胶片组成:A胶片和C胶片。A胶片是一种涂有发色剂(微胶囊)的基材(PEN基)。C胶片是一种涂有显色剂的基材(PEN基)。这种胶片的使用方法是将涂有化学制剂的两面相互接触。
发色剂层中的微胶囊受压力破壁,渗出显色染料由显色层吸附。由此产生化学反应后显出红色。
参考产品盒内的标准图表,可以目测大概的压力值。

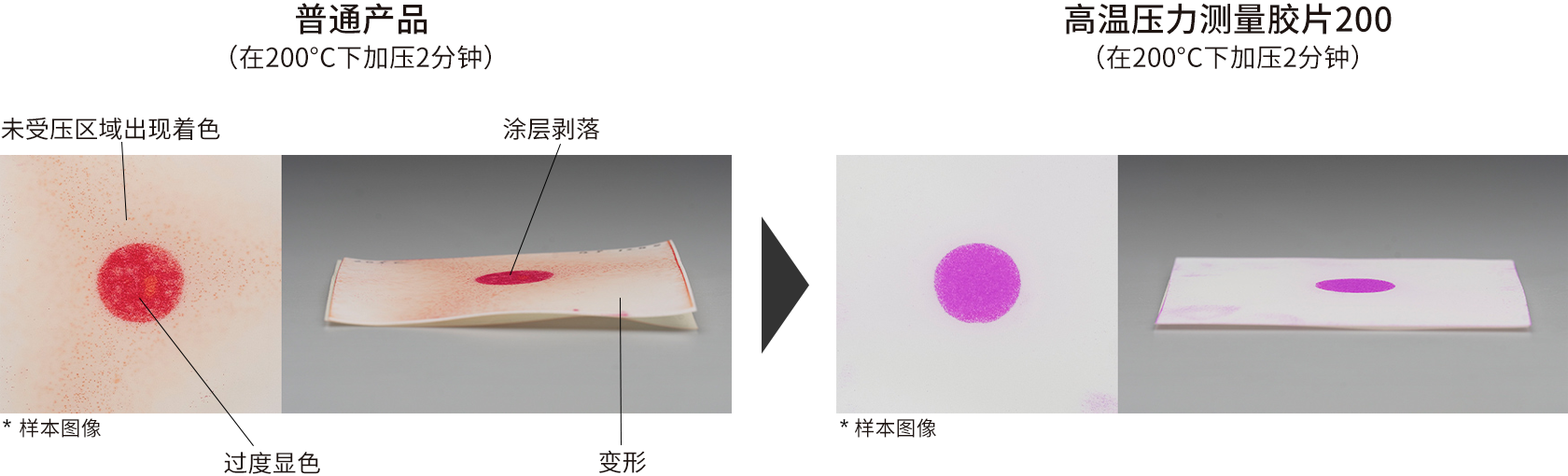

- 与一般型号产品相比较,本型号产品明显抑制了由于过热导致的显色过深或者基材变形。
- 可以直接用于带有热度环境的测量,更加贴合实际生产环境检测,来提到检测精度。
- 省去生产设备的降温加热的等待时间,对提高生产率提升给与帮助。
1.从黑色和蓝色聚乙烯袋中取出压力测量胶片,切成所需的形状。
2.将A胶片的发色剂和C胶片的显色剂放在一起,把裁剪好的胶片放入到要测量的地方,C胶片在下面,A胶片在上面。施加压力。
3.取下压力测量胶片,目测判断压力分布情况。
