一款能简单方便地将压力值量化的App
Prescale Mobile是一款读取压合后显色的Prescale感压纸的专业App。
- 不易受场景限制,使检测更便利
- 适用于多种分析应用
- 帮助产品品质的提升
- 可追溯性的提升
使用流程(检测)
选择检测选项画面的「+」键,进入追加检测界面
- 进行检测内容的各种设定
- 各项的详细设定, 请见参考手册
- 选择“OK”来登录检测条件
- 需要对比检测时,务必输入“范本图像”
- 选择追加检测画面的“范本图像”
- 选择“使用图像”登录范本图像
- 输入Prescale加压时的温湿度
- 选择“单品检测”或“对比检测”
点击检测名(条件) - 读取Prescale

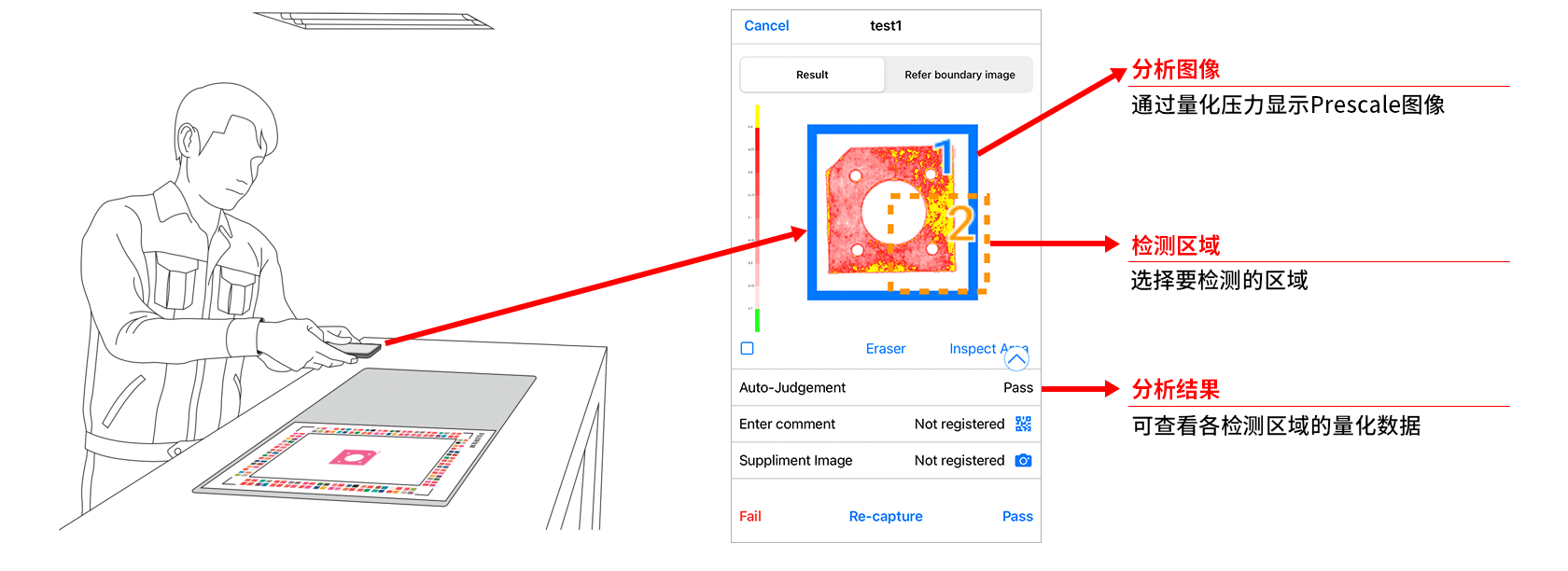

分析图像和压力值等多种数据
- 给与解析结果“合格”或“不合格”
- 确认界面选择“是”来保存判定结果
- 在检测界面选择“历史记录”
- 选择需要查看的履历
功能一览
任意尺寸最大6个框选,可查看“检测”信息
实物图像和检测对象同时显示
*本功能只有“单品检测”时才可使用
范本图像和检测图像重叠观察
本功能只有“对比检测”时才可使用
※“对比检测”对象应尽可能的使用规则图形(例如方形等),避免检测对象的边界线不清晰或不规则导致无法完全叠覆
预设的阈值或阈值范围进行结果的自动判定
可轻松查看过往的检测结果和数据
项目 | 单位 | 说明 |
---|---|---|
压力有效率 | % | 显色的面积中,检测型号的推荐量程压力范围内的显色面积 |
受压面积 | mm2 | 显色面积 |
平均压力 | MPa | 显色区域的平均压力 |
最大压力 | MPa | 显色区域的平均压力 |
最小压力 | MPa | 显色区域的平均压力 |
压力 | N | 显色区域的加权值(为受压面积和平均压力的积计算) |
测量面积 | mm2 | 指定为检查框的面积 |
均匀性(压力值) | % | 显色区域的压力值的均匀性的指标 |
均匀性(浓度值) | % | 显色区域的显色浓度的均匀性的指标 |
一致率 | % | 检查图像相对于样本图像的一致程度(仅对比检测) |
检查结果 | — | 以预先设定的闽值或闽值范围为基础自动判定的结果 |
