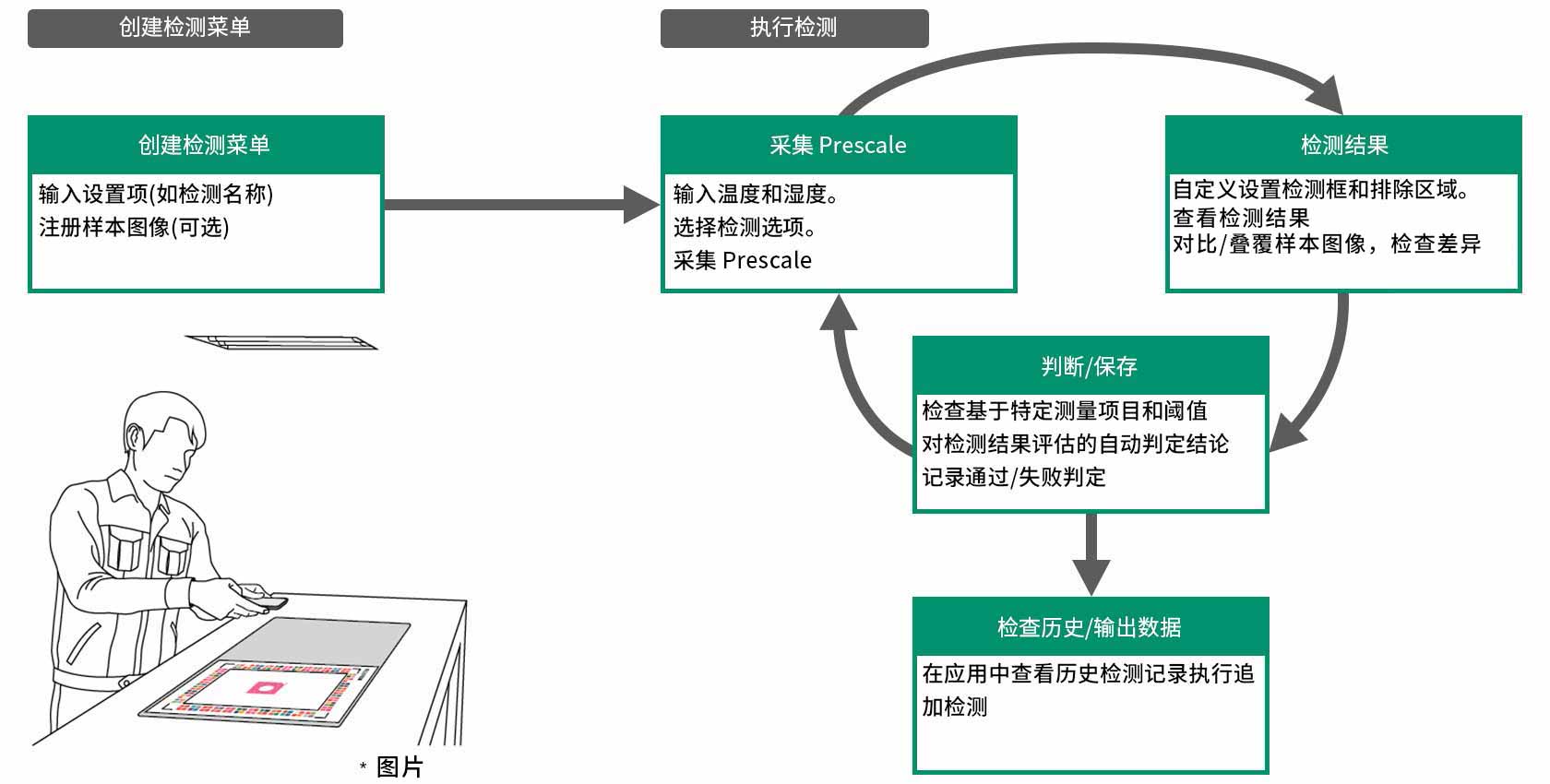

FUJIFILM Prescale Mobile 的检测流程如下:
您可以使用 FUJIFILM Prescale Mobile 进行检测。

是指对各Prescale 进行单独检测。
当注册样本图像后,可将检测到的Prescale与样本图像进行比对。
左侧色条显示检测压力对应的指示颜色。
可以注册样本图像,并将已注册图像与检测的Prescale进行叠加比对。该功能通过生成压力差分析图像,实现双图像比对。
左侧色条显示样本图像与检测图像的压力值匹配度。
高于范本压强值以红色显示
低于范本压强值以蓝色显示
匹配范本压力值以绿色显示
压力值低于设定值将被视为无效(cut-off)。
在注册检测选项时,可以录入该数值。
通过预先设置物理量的阈值或阈值范围,可使应用程序自动执行合格/不合格判定,并显示分析结果。
设置是否对该项目执行自动判定。选择“Valid”(有效)或“Invalid”(无效)。
设置是否配置判定上限值选择“Valid”(有效)或“Invalid”(无效)。若此处选择“Valid”(有效),则当分析结果超出上限值时,系统将判定为"Failure"(不合格)。
点击数值即可修改上限值。
设置是否配置判定下限值选择“Valid”(有效)或“Invalid”(无效)。若此处选择“Valid”(有效),则当分析结果低于下限值时,系统将判定为"Failure"(不合格)。
点击数值即可修改下限值。
设置完成,显示屏返回“Auto-Judgement”(自动判定)界面。当设置状态选择“Valid”(有效)时,设置的项目上将打上复选标记。
*自动判定最多可注册三个项目。这些是AND条件。
“Auto-Judgement”(自动判定)项目设置完毕,显示屏返回Add Inspection”(添加检测)界面。
可通过拍摄Prescale来对样本图像进行采集记录。
- 当检查类型选择“叠覆检测(Superimpose inspection)”时,“样本图像(Boundary image)”为必填项。
是指可以将捕获图像中的指定区域设置为免检区域。
该功能可用于设置检测菜单时定义的样本图像。
检测框是数字化质量检测中用于界定分析区域的虚拟边界框,可以在捕获的图像上添加最多十个框架,这样只会显示框架内的分析结果。
在注册检查选项时设置的检测框,将在捕获用于检查的Prescale压力测量胶片后自动应用。
将校准板带有“FUJIFILM”标识的一面朝上放置,随后将Prescale的化学涂层面(哑光面)朝上置于校准板上,确保其完全贴合校准板的黑色边框范围内。
拍摄Prescale时,请将相机画面与校准板四角的L形标记对齐。
如需重新采集,请选择“Re-capture.”(重新采集)。
可以在界面底部更改线宽。
只有在设置了样本图像之后,才能设置检测框。
如果没有设置样本,系统将自动启用摄像头。请使用摄像头注册样本。
最多可设置十个检测框。
切换至“Add square frame”(添加方形检测框)模式(图标变为蓝色).
在图像上拖动即可添加方形检测框。
切换至“Add circular frame”(添加圆形检测框)模式(图标变为蓝色).
在图像上拖动即可添加圆形检测框。
切换至“Add rectangular frame”(添加矩形检测框)模式(图标变为蓝色).
点击屏幕以设置检测框的四个顶点。系统将按照点击顺序自动生成连接各点的矩形检测框。
切换至“Nine-segmented frame”(九宫格检测框)模式(图标变为蓝色)。在图像上拖动即可添加九宫格方形检测框。
选择“Delete inspection frame”(删除检测框),以显示删除操作对话框。
选择需要删除的检测框编号,所选检测框将被删除。
这是一个显示所拍摄Prescale压力值的表格。
色条的颜色及对应的压力值范围可自定义修改。
- 可为每种Prescale类型(HT_LLW/MW/LW/LLW/LLLW/4LW/5LW)分别设置“Pressure value color table”(压力值色条)和“Superimposing color table” (叠覆色条)。
- 在注册检测菜单时设定的色条将被用于检测分析。如需修改色条参数,则需重新注册检测菜单以确保参数同步更新。
在单项检测中,第二栏和下一栏中显示的范围是自定义加压区域。
最多可在第二栏至第七栏中设置六个自定义加压区域。
分析结果中将以两个项目显示数据:"Custom Press Area"(自定义加压区域)和”Custom Press Area Ratio)"(自定义加压区域占比)。
以下为设置方法:
- 则在Add Inspection”(添加检测)界面上点击“Pressure value color table”(压力值色条)。
- 采集Prescale为样本图像。
- 按住屏幕左侧的颜色条至少两秒钟。
- 则在“Setting”(设置)界面上点击“Pressure value color table”(压强值色条)。
- 选择要更改的Prescale类型。
点击“+”图标以添加单元格。
点击垃圾桶图标删除单元格。
如果尚未注册任何检测结果,则可编辑检测菜单。
点击需要修改的项目,即可更新设置。
* 如果已通过检测菜单执行过任何检测,则需更改检测名称。务必将其另存为新的检测菜单。
恢复已删除的检测选项
已删除的检测菜单可恢复。
1. 在“Setting”(设置)界面中,点击“Deleted inspection menu”(已删除的检测选项)。
显示已删除检测选项的列表。
2. 选择要恢复的检测选项
每个选中的检测选项上会显示勾选标记。
3. 点击“Recover”(恢复)。
所有带勾选标记的检测选项将重新显示在“Inspection”(检测)界面中。
是指可以将捕获图像中的指定区域设置为免检区域。
该功能可用于设置检测菜单时定义的样本图像。
可以在界面底部更改线宽。
检测框是数字化质量检测中用于界定分析区域的虚拟边界框,可以在捕获的图像上添加最多十个框架,这样只会显示框架内的分析结果。
在注册检查菜单时设置的检测框,将在捕获用于检查的Prescale压力测量胶片后自动应用。
只有在设置了样本图像之后,才能设置检测框。
如果没有设置样本,系统将自动启用摄像头。请使用摄像头注册样本。
最多可设置十个检测框。
切换至“Add square frame”(添加方形检测框)模式(图标变为蓝色).在图像上拖动即可添加方形检测框。
切换至“Add circular frame”(添加圆形检测框)模式(图标变为蓝色).
在图像上拖动即可添加圆形检测框。
切换至“Add rectangular frame”(添加矩形检测框)模式(图标变为蓝色).
点击屏幕以设置检测框的四个顶点。系统将按照点击顺序自动生成连接各点的矩形检测框。
切换至“Nine-segmented frame”(九宫格检测框)模式(图标变为蓝色).
在图像上拖动即可添加九宫格方形检测框。
选择“Delete inspection frame”(删除检测框),以显示删除操作对话框。
选择需要删除的检测框编号,所选检测框将被删除。
检测结果如下:历史界面显示的信息(Prescale类型、压力类型等)与分析结果(平均压力、压力面积等)
图像:图像文件,包括采集的原始图像、分析图像及色阶图等。
压力分布图:输出各单元格的压力数值数据。各单元格的分辨率可单独调整。
校准板尺寸 | 分辨率 |
---|---|
采集尺寸 A4 | 约0.25–2㎟ |

可在“Inspection history”(检测历史)界面上,可多选检测结果进行批量删除或批量导出。
- *“Pressure map”(压力分布图)数据不支持批量输出多组检测结果。请逐项输出每次检测的数据。
1. 在“History”(历史记录)界面上点击“Select”(选择)。
2. 选择需要导出的检测结果。
所选检测结果中会显示蓝色勾选标记。
- 选择“Select all”(全选),勾选所有检测结果。results.
- 选择“Cancel”(取消)返回则“History”(历史记录)界面。
3. Tap “Save file”
所有勾选的检测结果将被导出。
可以对已登录的检验结果新增设置或进行修改,例如,删除不必要的区域以及设定/调整检测框。
* 保存时,追加分析结果的命名与原始检测结果不同。
- * 请注意:检测结果一经删除即无法恢复。
可在“Inspection history”(检测历史)界面上,可多选检测结果进行批量删除或批量导出。
1. 在“History”(历史记录)界面上点击“Select”(选择)。
2. 选择要删除的检测结果。
选定的检测结果用蓝色复选标记。
- 选择“Select all”(全选),勾选所有检测结果。
- 选择“Cancel”(取消)返回则“History”(历史记录)界面。
3. 点击“Delete.”(删除)。
所有检测结果都将被删除。
这是一个显示所拍摄Prescale压力值的表格。
色条的颜色及对应的压力值范围可自定义修改。
- 可为每种Prescale 类型(HT_LLW/MW/LW/LLW/LLLW/4LW/5LW)分别设置“Pressure value color table”(压力值色条)和“Superimposing color table”(叠覆色条)。
- 在注册检测菜单时设定的色条将被用于检测分析。如需修改色条参数,则需重新注册检测菜单以确保参数同步更新。
在单项检测中,第二栏和下一栏中显示的范围是自定义加压区域。
最多可在第二栏至第七栏中设置六个自定义加压区域。
分析结果中将以两个项目显示数据:
"Custom Press Area"(自定义加压区域)和”Custom Press Area Ratio)"(自定义加压区域占比)。
以下为设置方法:
- 则在Add Inspection”(添加检测)界面上点击“Pressure value color table”(压力值色条)。
- 采集Prescale为样本图像。
- 按住屏幕左侧的颜色条至少两秒钟。
- 则在“Setting”(设置)界面上点击“Pressure value color table”(压强值色条)。
- 选择要更改的Prescale类型。
点击“+”图标以添加单元格。
点击垃圾桶图标删除单元格。
是指负责检测的人员,检测员可任意注册。
启动应用程序时,系统将自动选定已注册的检测员,其姓名将作为“Inspector”(检测员)”显示在检测结果信息中。
可以选择手动自定义检测结果名称,或在保存时选择系统自动命名。
当选择OFF时,检测结果将按以下格式自动命名:“检测名称+数据登记的年份、月份、日期及时间”。
当选择ON时,每次保存检测结果时均可手动自定义名称。
