使用说明
主要规格
- 型号
FP-Z6000-B(黑色)
FP-Z6000-W(白色)- DLP芯片
尺寸:0.67型 宽高比16:10
显示方式:DLP
像素数:2,304,000像素(1920×1200)- 镜头
类型:折曲式双轴旋转结构镜头
镜头移动:电动:V(垂直)±70%、H(水平)±35%
变焦:电动:1.0倍 - 1.1倍
TR 值 *1:0.34(广角) - 0.37(长焦)
焦距:f=5.0mm(广角)- 5.5mm(长焦)
F值:F2.3(广角) - F2.39(长焦)- 梯形失真校正角
V(垂直)最大±5°、H(水平)最大±5°
- 光源
激光二极管
- 亮度(ANSI lm*2)
6,000lm/7,200lm(光源亮度)
- 光源寿命
20,000小时
- 对比度
12,000:1 / 5,000,000:1(动态)
- 投影图像尺寸
70 ~300 型
- 扬声器
10W×1
- 分辨率
WUXGA 1920×1200
- 影像输入端口
① HDMI 1 输入端口 TypeA 支持HDMI 2.0、HDCP 2.2 、最大输入3840×2160 60P
② DisplayPort 输入端口 支持DisplayPort 20pin DisplayPort 1.2、HDCP 1.3 、最大输入3840×2160 60P
③ SDI 输入端口 支持BNC 3G/HD/SD SDI
④ HDBaseT 输入端口 RJ-45 视频/音频、最大输入3840×2160 60P- 控制输入输出端口
⑤ LAN 端口 RJ-45 网络连接用、10Base-T/100Base-TX
⑥ HDBaseT 端口 RJ-45 投影机控制用
⑦ RS-232C 端口 D-Sub 9Pin 投影机控制用- 语音输入输出端口
⑧ AUDIO 输入端口 3.5mm、立体声微型插孔
⑨ AUDIO 输出端口 3.5mm、立体声微型插孔- 其他
⑩ USB 1 端口 Type A 维护用、DC5V 1.5A(最大)供电
- 电源
AC 100 -120V、AC 220 -240V 50/60Hz
- 功耗
最大 642W、常规模式 604W、节能模式 386W
- 功耗(待机状态)
待机时 约0.5W、网络待机时 约3.0W
- 外形尺寸
[宽]460×[纵长]510 ×[高]162.5mm(不含调节腿)
- 重量
约17.5kg
- 噪音*5
常规模式 41dB、节能模式 38dB
- 使用环境
工作温度:0 - 40℃、10-90% (无结露)
保存温度:-20ー60℃- 配件
电源线(3.0m)
HDMI 线(1.8m)
镜头罩
电源线锁
遥控器
AAA干电池(2节)
简易说明书
*1 TR(Throw Ratio)值是投影距离÷屏幕水平尺寸计算的。
*2 整机在出厂时的平均值,按照基于ANSI的标准记述。
*3 表示 "动态对比度 "设置为 "开启 "时的数值。
*4 整机在出厂时的平均值。
*产品的规格、外观变更恕不另行通知。
*本产品为1级激光产品。请勿窥视激光。

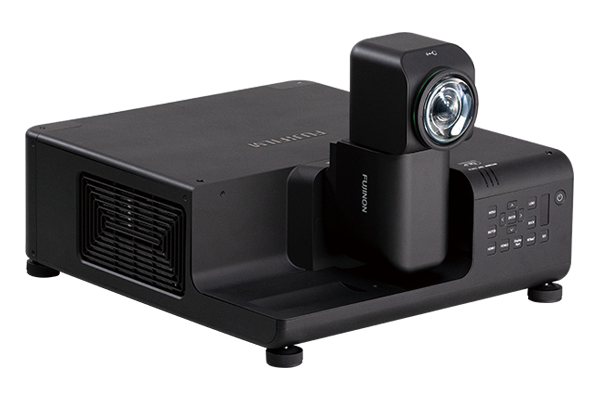

外观图
接口
外观尺寸图
投影距离一览
镜头位移调节范围
投影距离
横向投影距离表
16:10 屏幕 |
①投影距离(cm) |
②镜头移动(cm) |
|
尺寸(型) |
宽(cm) × 高(cm) |
广角 - 长焦 |
最下 - 最上 |
70 |
151 × 94 |
50 - 55 |
-113 - 19 |
80 |
172 × 108 |
58 - 64 |
-129 - 22 |
90 |
194 × 121 |
65 - 72 |
-145 - 24 |
100 |
215 × 135 |
72 - 80 |
-162 - 27 |
120 |
258 × 162 |
87 - 96 |
-192 - 32 |
150 |
323 × 202 |
109 - 121 |
-242 - 40 |
200 |
431 × 269 |
147 - 161 |
-323 - 54 |
250 |
538 × 337 |
184 - 202 |
-404 - 67 |
300 |
646 × 404 |
221 - 243 |
-485 - 81 |
