富士胶片推出压力测量胶片“圆形Prescale”

2026年6月8日，富士胶片株式会社宣布推出“圆形Prescale”。该产品采用与半导体晶圆形状相匹配的圆形设计，属于压力测量胶片“Prescale”^*1系列。

富士胶片的“Prescale”系列是一种能够轻松测量接触面之间接触压力、压力均匀性和压力分布的胶片。当施加压力时，胶片会变为红色，用户可根据颜色深浅直观了解压力大小。因此，“Prescale”被广泛应用于显示器、电子元器件、汽车、电池和包装等诸多行业的研发和制造过程。

此外，压力图像分析软件“FUJIFILM Prescale Mobile (Prescale Mobile)”^*2也支持“圆形Prescale”。该软件通过移动设备拍摄“Prescale”的显色图像并且进行数值化分析。此外，“Prescale”的专用装置“FUJIFILM Prescale Station”（“Prescale Station”）^*3也计划于今年7月起支持“圆形Prescale”的应用。该装置可通过高分辨率FA相机（Factory Automation Camera）读取拍摄“Prescale”的显色图像并进行数值化分析。

富士胶片通过开发和提供能够使产品研发和制造现场检验操作更加数字化和简易化的产品，助力客户提高和稳定制造质量。

_{*1 一种利用富士胶片精密涂布和微胶囊技术，可轻松实现压力、压力均匀性与分布可视化的胶片。根据测量的压力，“Prescale”有两种类型：双层型（显色剂和显影剂分别涂布在不同基材上的胶片）和单层型（显色剂和显影剂涂布在同一基材上的胶片）。“圆形Prescale” 属于双层型。

*2 一款移动应用软件，可利用富士胶片的图像处理技术，将“Prescale”显色图像的压力定量化。通过将显色后的 “Prescale”放置到专用校准纸上，并使用安装了该应用的移动设备进行扫描，用户即可轻松获取包括最大/最小压力、平均压力以及压力面积等在内的13种压力数据。其简便的工作流程能帮助用户轻松进行高精度压力检测。

*3 一种专用的压力图像分析系统，用于分析“Prescale”的显色图像、量化压力。}

1. 产品名称、发布日期、价格、规格

产品名称	发布日期	价格	推荐操作温度及可测压力范围
“Round Prescale (φ300mm) LLLW”	2026年6月8日	欢迎垂询	20°C to 35°C 0.2–0.6 MPa
“Round Prescale (φ300 mm) LLW”			20°C to 35°C 0.5–2.5 MPa
“Round Prescale (φ300 mm) LW”			20°C to 35°C 2.5 MPa–10.0 MPa
“Round Prescale (φ300 mm) 高温用100 LLLW”			35°C–150°C (双面加热)^*4 0.2 MPa–0.6 MPa
“Round Prescale (φ300mm) 高温用 100 LLW”			35°C to 150°C (双面加热) 0.5 MPa–2.5 MPa
“Round Prescale (φ300mm) 高温用100 LW”			35°C to 150°C (双面加热) 2.5 MPa–10.0 MPa
“Round Prescale (φ300mm) 高温用200 LLLW”			150°C to 220°C (双面加热) 0.2 MPa–0.6 MPa
“Round Prescale (φ300 mm) 高温用200 LLW”			150°C–220°C (双面加热) 0.5 MPa–2.5 MPa
“Round Prescale (φ300mm) 高温用200 LW”			150°C to 220°C (双面加热) 2.5 MPa–10.0 MPa

_{*4对压合表面进行双面加热的推荐温度。}

2. “圆形Prescale”的主要特点

(1) 适用于晶圆形状的圆形设计，提高工作效率

“圆形Prescale”专为12英寸（φ300毫米）晶圆形状设计，减少了压力测量准备工作所需的时间和人力。此外，产品配备了可握持的手柄，可避免接触压力测量表面，有助于提高半导体制造环境中的工作效率。

“圆形Prescale”的工作流程

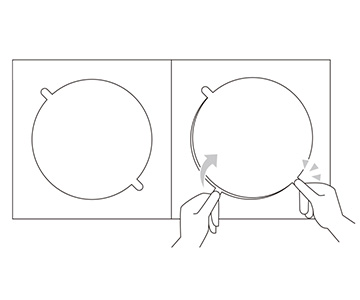

从包装盒中取出“圆形Prescale”。

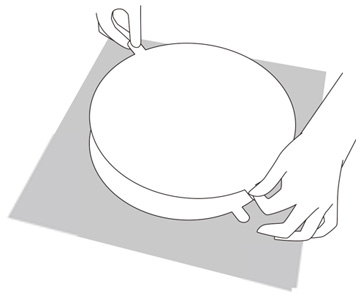

将A胶片和C胶片叠加。

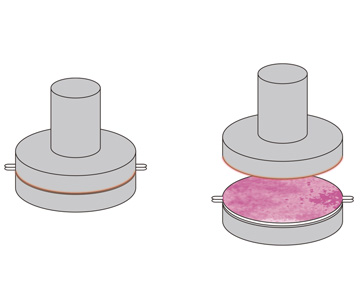

将叠加后的“圆形Prescale”插入待测面之间并施加压力。

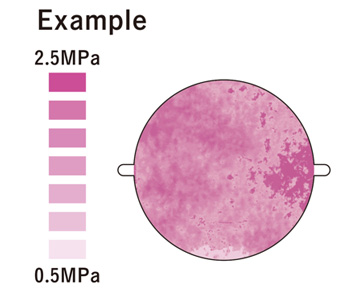

使用比色卡和校准曲线直观确认压力均匀性。

(2) 支持高温环境下的压力测量

“圆形Prescale”系列包含可在35°C至150°C及150°C至220°C的高温环境下进行压力测量的不同型号。用户可根据具体的操作环境选择适合的产品型号。

(3) 与定量分析工具配合使用，进一步提高压力测量质量

“圆形Prescale”还可结合“Prescale Mobile”一起使用。该工具通过分析“圆形Prescale”的显色图像来量化压力数值。其简便的工作流程能帮助用户轻松量化压力均匀性，从而有助于提高检验效率并加强质量控制。此外，专用于“圆形Prescale”的压力图像分析装置“Prescale Station”也计划于今年7月起支持“圆形Prescale”。
